智能渦街流量計

  • 咨詢熱線：0517-86983131

  • 產品詳情

  • 聯系我們

產品介紹
一、渦街流量計概述 DEC-LU 智能渦街流量計是根據卡門(Karman)渦街原理測量氣體、蒸汽或液體的體積流量、 標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。 該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、 小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。 產品有基本型和復合型兩種型式，基本型測量單一流量信號；復合型可同時實現溫度、壓力、 流量的測量。每種型式都有整體、分體結構，以適應不同的安裝環境。
二、 DEC-LU  智能渦街流量計特點與用途 n 無可動部件，長期穩定，結構簡單便于安裝和維護 n 采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能 n 采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上 n 由軟件對儀表系數非線性進行修正，提高測量精度 n 壓力損失小，量程范圍寬 n 采用EEPROM對累積流量進行掉電保護，保護時間大于10年  用途： 本儀表可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理， 油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
三、技術參數

規 格

說      明

公稱通徑

15，25，40，50，65，80，100，125，150，200，250，300，(200～2000 插入式)

公稱壓力(MPa)

DN15-DN200 4.0(>4.0 協議供貨)，DN250-DN300 1.6(>1.6 協議供貨)

介質溫度(℃)

壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）

本體材料

1Cr18Ni9Ti，(其它材料協議供貨)

允許振動加速度

壓電式:0.2g 電容式:1.0～2.0g

精確度

±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS

范圍度

1：6～1：30

供電電壓

傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V 電池

輸出信號

方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA

壓力損失系數

符合JB/T9249 標準Cd≤2.4

防爆標志

本安型：ExdⅡia CT2-T5 隔爆型：ExdⅡCT2-T5

防護等級

普通型IP65 潛水型IP68

環境條件

溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa

適用介質

氣體、液體、蒸汽

傳輸距離

三線制脈沖輸出型：≤300m，兩線制標準電流輸出型(4～20mA)：負載電阻≤750Ω
四、產品型號與標記

型 號

代      碼

說     明

DEC-LU

□

□

-□□

/□□

-□

□

-□

-□

渦街流量儀表

G

















傳感器

檢測

方式

B

E













壓電式傳感器

電容式傳感器

連接

方式

1

2

3

4











法蘭連接型

法蘭卡裝型

簡易插入型

球閥插入型

測量

介質

2

3

4









氣 體

液 體

蒸 汽”

公稱

通徑

01

02

03

04

05

06

08

10

12

15

20

25

30







15mm

20mm

32mm

40mm

50mm

65mm

80mm

100mm

125mm

150mm

200mm

250mm

300mm

使用

環境

P

B





不防爆

防爆型

信號

輸出

1

2

3

4

5

6



脈沖輸出

4～20mA 電流輸出，液晶顯示

RS-485 通訊

電池供電，不帶溫度、壓力補償

溫壓補償一體，4～20mA 電流輸出型

溫壓補償一體，電池供電型

選型說明

例如： DEC-LU滿管型電容式渦街流量儀表，法蘭卡裝型連接，介質為蒸汽，儀表通徑為DN50，普通4～20mA 電流信號輸出
 五.產品參數

儀表型號

 DEC-LU-N DEC-LU-A DEC-LU-B DEC-LU- C DEC-LU- D1/D2
信號輸出 脈沖 4-20mA 無 4-20mA 可選4-20mA或脈沖
供電電源 24VDC±15% 24VDC±15% 鋰電池 24VDC±15% 24VDC±15%和鋰電池
通訊接口 無 無 無 可選RS485 可選RS485
精度等級 液體：1.0級
氣體：1.0級
蒸汽：1.5級		 液體：1.0級
氣體：1.0級
蒸汽：1.5級		 液體：1.0級
氣體：1.0級
蒸汽：1.5級
顯示器 無 有 有
儀表材質 304SS 304SS 304SS
防爆等級 可選ExiaIICT5或ExdIIBT6 可選ExiaIICT5或ExdIIBT6 可選ExiaIICT5或ExdIIBT6
防護等級 IP65 IP65 IP65
整機功耗 ＜1W ＜1W ＜1W
儀表通經 DN15~DN300 DN15~DN300 DN15~DN300
安裝方式 法蘭夾持或一體化法蘭連接 法蘭夾持或一體化法蘭連接 法蘭夾持或一體化法蘭連接
耐壓等級 可選1.6MPa或2.5MPa 可選1.6MPa或2.5MPa 可選1.6MPa或2.5MPa
介質溫度 -40℃~250℃、-40℃~350℃ -40℃~250℃、-40℃~350℃ -40℃~250℃、-40℃~350℃
環境溫度 -20℃~60℃ -20℃~60℃ -20℃~60℃

六.測量范圍與壓力等級

儀表口徑 液體測量范圍（m3/h） 氣體測量范圍(m3/h)
DN15 0.3-6 2.2-30
DN20 0.6-12 4-50
DN25 1.2-16 8-55
DN32 1.6-30 18-130
DN40 2-40 27-200
DN50 3-60 35-350
DN65 5-100 60-600
DN80 6-130 86-1100
DN100 15-220 130-1300
DN125 20-340 240-2800
DN150 30-450 340-4000
DN200 45-800 560-8000
DN250 65-1250 890-11000
DN300 95-2000 1360-18000

七.如何正確選擇安裝點

     正確地選擇安裝點和正確安裝傳感器都是非常重要的環節，若在安裝環節失誤輕者影響測量精度，重者會影響傳感器的使用壽命，甚至損壞傳感器。考慮到安裝與拆卸的方便，可在流量計后加裝管道伸縮節;

  　對直管段的要求
  ------------------------------------------------------------------------------------

   傳感器對安裝點的上下游直管段有一定要求，否則會影響測量精度。
    若傳感器安裝點的上游有>15°漸縮管，傳感器上游應有不小于15D的等徑直管段，下游應有不小于5D的等徑直管段。
    若傳感器安裝點的上游有>15°漸擴管，傳感器上游應有不小于18D的等徑直管段，下游應有不小于5D的等徑直管段。

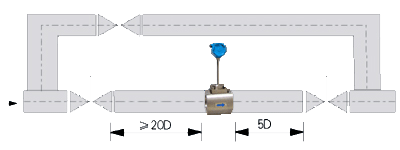

    若傳感器安裝點的上游有90°彎并沒有或T形接頭，傳感器上游應有不小于20D的等徑直管段，下游應有不小于5D的等徑直管段。
    若傳感器安裝點的上游在同一平面上有二個90°彎頭，傳感器上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。
    若傳感器安裝點的上游在不同平面上有二個90°彎頭，傳感器上游應有不小于40D的等徑直管段，下游應有不小于5D的等徑直管段。
    流量調節閥或壓力調節閥盡量安裝在傳感器的下游5D以遠處，若須安裝在傳感器的上游，傳感器上游應有不小于50D的等徑直管段，下游應有不小于5D的等徑直管段。

  八.特點注意：
    ·傳感器安裝點的上游較近處若裝有閥門，不斷地開關閥門，對傳感器的使用壽命影響，非常容易對傳感器造成性損壞。
    ·傳感器晝避免在架空的非常長的管道上安裝傳感器，這樣時間一長后，由于傳感器的下垂非常容易造成傳感器與法蘭間的密封泄漏，若不得已要安裝時，須在傳感器的上下游2D處分別設置管道緊固裝置。

  　對配管的要求
  ------------------------------------------------------------------------------------
      傳感器對安裝點的上下游直管段有一定要求，否則會影響測量精度。
    傳感器安裝點的上下游配管的內徑應與傳感器內徑相同，其應滿足下式的要求。
  0.98DN≤D≤1.05DN

式中： DN-----傳感器通徑
D------配管內徑

      配管應與傳感器同心，同軸念頭應不大于0.05DN。
    傳感器與法蘭的密封墊不能凸入管道內，其內徑可比傳感器內徑略大。

  　對旁通管的要求
  ------------------------------------------------------------------------------------
      為方便檢修傳感器，zui好為傳感器安裝旁通管。另外，在需清洗的管道上或所安裝傳感器的管道內的流體不能為檢修傳感器而停供的情況下，須安裝在旁通管，并且保證前后直管段


  　對管道振動的要求
  ------------------------------------------------------------------------------------

    傳感器盡量避免安裝在振動較強的管道上，若不得已要安裝時，須采用減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
    特別注意：在空壓機出口處振動較強，不能安裝傳感器，應安裝在儲氣罐之后。



對外部環境的要求

  1．傳感器避免安裝在溫度變化很大的場所和受到設備的熱輻射，若須安裝時，須有隔熱通風的措施。
2．傳感器避免安裝在含有腐蝕性氣體的環境中，若須安裝時，須有通風措施。
3．傳感器zui好安裝在室內，須安裝在室外時，須有防潮和防曬的措施，注意水是否會順著電纜線流入放大
　 器盒內。
4．安裝傳感器的周圍須有充裕的空間，應有照明燈和電源插座，以便安裝接線和定維護。
5．傳感器的接線位置要遠離電噪聲，如大功率變壓器、電機機和電源等。
6．傳感器安裝點附近不能有無線電收發機存在，否則高頻噪聲會干擾傳感器的正常使用。


傳感器在水平管道上的安裝

在水平管道上安裝是流量傳感器zui常用的安裝方式。
測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處
√
×
測量液體流量時，若被測液體中含有少量的氣體，傳感器應安裝在管線的較低處。
√
×
傳感器在垂直管道的安裝

測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。

測量液體流量時，液體流向應由下向上，這樣就不會將液體重量額外附加在探頭上。

  傳感器在水平管道的側裝

　　無論測量何種流體，傳感器可以在水平管道上側裝。特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許zui好采用側裝，這樣流體的溫度對放大器的影響較小。


  傳感器在水平管道的倒裝

　　一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽?？捎糜跍y量飽和蒸汽，適用于測量高溫液體或需經常清洗管道的情況。

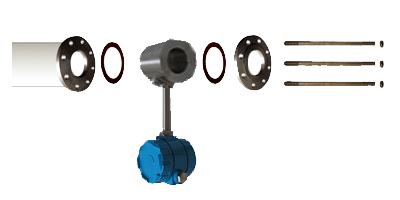

  　　本儀表采用法蘭夾裝式（又叫對夾式，夾持式），擰緊長螺栓用兩片法蘭夾住傳感器，法蘭凹部套傳感器，法蘭凸部套用戶管，安裝步驟如下：
1.先計算好安裝尺寸；
2.將與要安裝的管道放在鋸床上鋸開，并修好鋸口；
3.將法蘭套在管道上，固定好后先點焊，再整圈焊好，檢查是否完好；
4.重復上一步，將另一邊法蘭焊好；
5.將焊好法蘭的管道移到安裝現場，把管道與傳感器安裝成一體，再安裝在管線上；
6.檢查各環節是否完好，慢慢打開閥門，觀察是否有泄露。

九.特別注意：
①流體流向須與傳感器表體上的流向箭頭保持一致；
②安裝傳感器時，在電焊法蘭或管道過程中，傳感器須不在管道上，以免損壞傳感器的電子放大電路；
③傳感器兩邊的法蘭須保持平行，否則容易泄露。












咨詢：智能渦街流量計
