一.產品概述

DEC-DF 德?tīng)査土髁坑?jì)是勻速管流量計的一種，屬于是運用差壓式的工作原理，插入式的安裝方法設計

而成的一種流量傳感器。德?tīng)査土髁坑?jì)通過兩排引壓孔將管道從上到下（從左到右）的不同壓力（流速）

平均后形成了差壓，進而可以計算出質量流量或體積流量。

德?tīng)査土髁坑?jì)是眾多巴類流量計的一種，根據測量管的形狀、材質與開孔取壓方式的不同，主要

阿牛巴流量傳感器、威力巴流量傳感器與德?tīng)査土髁總鞲衅鳌?/p>

二、產品適用范圍：

1、 公稱直徑：25mm≤DN≤6000mm；

2、 公稱壓力：PN≤25MPa；

3、 介質溫度：t≤650℃；

4、 精度等級：0.5級，1級，1.5級。

三、結構形式：

德?tīng)査土髁坑?jì)是檢測桿、取壓口組成，它橫穿管道內部與管軸垂直，該傳感器通過探頭（或探針）取壓，

探頭前后有兩排不均勻分布的若干個引壓孔（取壓管直徑約ф20，取壓孔低壓孔徑ф8）。在檢測桿迎流面上

設有多個總壓檢測孔，在檢測桿背流面上設有多個靜壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據

總壓與靜壓的差壓值，計算流經管道流量。

四、德?tīng)査土髁坑?jì)與威力巴流量的比較：

    德?tīng)査土髁坑?jì)和威力巴流量計都是基于皮托管測速原理上發展起來的，它是通過管道的平均流速及管道的

有效截面積的乘積來確定流量的。

1、探頭截面形狀：威力巴為子彈頭形，德?tīng)査蜑轭?lèi)菱形，菱形截流能使高壓、低壓區的分界更明顯。

2、探頭桿取壓孔的位置：威力巴的全壓孔在桿前端，靜壓孔在桿兩側壁；德?tīng)査土髁坑?jì)的全壓孔也在桿前端，但靜壓孔卻在桿的后端，測量背壓力（負壓）。因此，在相同管徑和流速條件下，德?tīng)査吞筋^產生的差壓較

威力巴探頭的要大一些，約大20%～40%。這是德?tīng)査土髁坑?jì)的顯著優點。

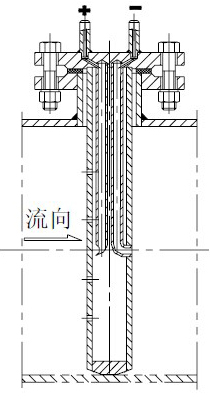

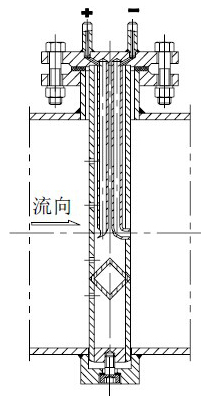

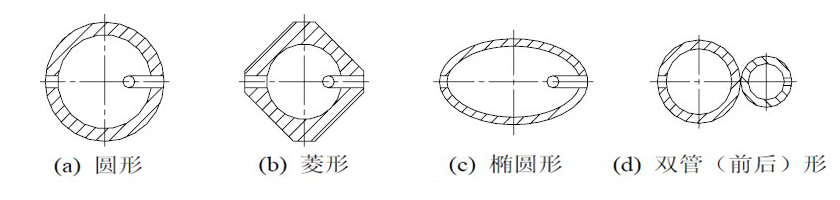

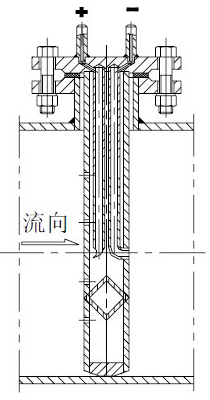

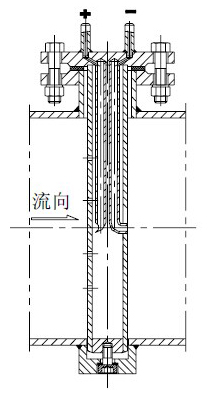

五、均速管流量計測量桿截面圖：

六、德?tīng)査土髁坑?jì)的類型：

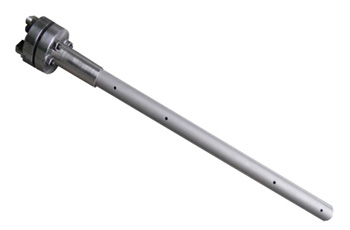

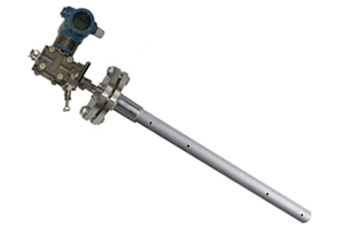

德?tīng)査土髁總鞲衅?/p>

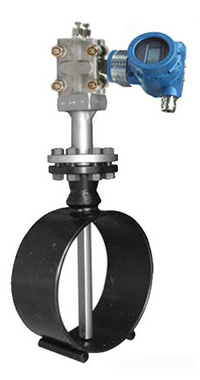

一體式德?tīng)査土髁坑?jì)

管段式德?tīng)査土髁坑?jì)

七.均速管流量計安裝示意圖：

圓形單端固定

圓形雙端固定

菱形單端固定

菱形雙端固定

注意事項

圖例

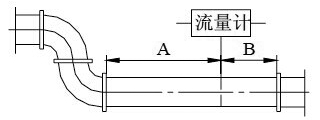

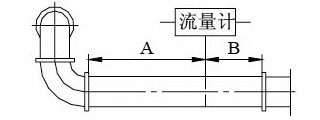

1.流量計上游有90°彎頭

保證流量計的前直管段A≥7D，后直管段B≥3D

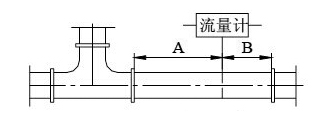

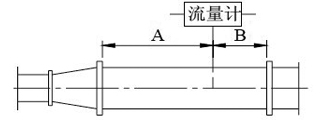

2.擴管的安裝：

保證流量計的前直管段A≥8D，后直管段B≥3D

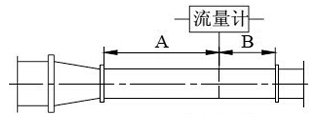

3.縮管的安裝：

保證流量計的前直管段A≥8D，后直管段B≥3D

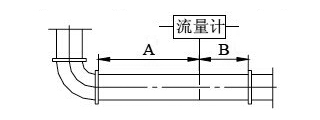

4.流量計上游同一平面有兩個90°彎頭：

保證流量計的前直管段A≥9D，后直管段B≥3D



5.流量計上游不同平面有兩個90°彎頭：

保證流量計的前直管段A≥19D，后直管段B≥4D

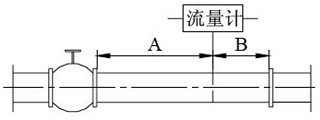

6.流量計有閥門

保證流量計的前直管段A≥24D，后直管段B≥4D

八、德?tīng)査土髁坑?jì)選型表：

DEC-DF

均速管流量計

類型

ANB

阿牛巴流量傳感器

HLV

威力巴流量傳感器

DF

德?tīng)査土髁總鞲衅?/p>

測量介質

Q

氣體

Z

蒸汽

Y

液體

流體溫度

2

＜200℃

5

＜500℃

流體壓力

1

≤1.6MPA

2

≤4.0MPA

3

≤6.3MPA

4

≤10.0MPA

5

≤25.0MPA

測量桿結構

A

圓形單端固定

B

圓形雙端固定

C

菱型單端固定

D

菱型雙端固定

E

橢圓形單端固定

F

雙桿形單端固定

連接方式

L

螺紋

D

法蘭

口徑

圓管DN口口口mm、方管口口*口口mm

附加選項

F

帶可拆卸安裝球閥

J

帶截止閥

L

帶冷凝管

S

帶三閥組

CB

差壓變送器

XJ

流量積算儀

BC

溫壓補償帶溫度與壓力傳感器







咨詢：德?tīng)査土髁坑?jì)
